3米鋼板立式拋丸除銹生產線的設計

文章出處：本站編輯：拋丸機發表時間：2015-04-14 09:16:06

摘要：設計了一條新型鋼板立式拋丸除銹生產線(鋼板預處理線。闡述了該生產線的規劃、系統組成、系統調試以及立式拋丸機拋丸的優點，著重介紹了拋丸室的設計、拋丸器的選型和布置。

1、前言：
在石油化工行業大型儲罐的施工中，目前大都采用工廠預制、現場組裝的施工方法。在工廠預制中，罐壁鋼板表面必須經過除銹、表面涂漆防腐處理。對鋼板除銹后的表面質量，設計中一般要求達到IS08501標準中的Sa2.5級以上，這對于手工除銹很難實現，而采用噴槍式噴砂除銹，工人勞動強度大，環境污染嚴重，效率不高。為此，青島拋丸機，鑄誠機械的工程師設計了一條3m鋼板立式拋丸除銹生產線。

2、生產線規劃：

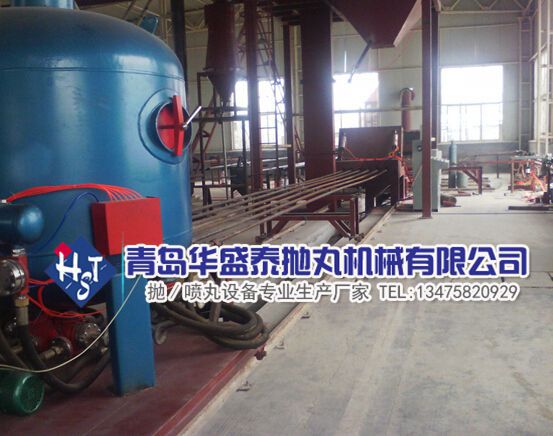

考慮場地的限制及工廠中其它相關作業，生產線平面布置簡圖如圖1。

其流水線作業過程為：汽車吊將鋼板吊至輸送輥道，鋼板南輥道進入拋丸室自動拋丸除銹，除銹完畢后鋼板由提升架轉移到平極小車上送出車問，最后再由汽車吊運至指定的地方堆放，完成一次除銹作業。

3、系統組成：
本系統主要由輸送系統、拋丸系統及電氣系統組成。其中拋丸系統是關鍵部分。

3.1、輸送系統：
由輸送輥道、提升架、平板小車以及汽車吊等組成。輸送輥道采用鏈條傳動，輥輪為自制，因精度要求不高，故電機采用電磁調速驅動。鋼板由輸送輥道進、出拋丸室。提升架由兩個電動葫蘆組成，將鋼板轉移到平板小車上。由平板小車將鋼板輸送出車間。汽車吊主要完成鋼板的吊運。由于特定的作業環境，因此這部分的操作主要由人工操作完成。

3.2、拋丸系統：
主要由拋丸室、提升機、螺旋輸送器、引風機等組成。這部分是關鍵，決定了鋼板最終的表面除銹效果。

3.2.1、拋丸室：
目前國內的拋丸生產線主要采用鋼板平臥、上下拋丸（或噴砂）的方式，這種方式主要適用于小型鋼構件和小尺寸鋼板的除銹，其景大缺點是丸砂的清理、回收不方便，需設置專門的回收、清掃裝置。考慮‘本生產線主要用于大尺寸鋼板（寬度為3 m）的除銹，故采用鋼板豎立，左右拋丸的方式，采用這種方式最大的優點是丸料的同收容易。
拋丸室結構簡圖如圖2所示。它主要由拋丸器、室體、輥道、提升機、螺旋輸送器、丸塵分離器等部分組成。拋丸室主體采用鋼結構焊接制作，兩側壁采用100mm厚的鋼板制作，并在其外壁安裝拋丸器。拋丸室采用H型鋼支撐，以加強其穩定性。拋丸室內壁襯5 mm厚的耐磨橡皮板，以減少鋼丸可能對內壁的沖擊。

    主要負責拋丸室的除塵和塵丸的分離工作。工作過程為：一是引風機直接將拋丸室內混濁氣體引出，經引風管排出室外。二是在提升機和儲丸箱連接處設置塵丸分離裝置，利用引風機的氣流，用吸掃的方式將重量不同的鋼丸和氧化皮、銹等分離。拋丸室除進料口和出料u外，全部進行封閉，其內形成了的一定負壓，避免粉塵外溢，達到除塵效果。
   拋丸室設計的關鍵是拋丸器的選型及其布置，我們選用了6臺233-05N型拋九器，分別安裝在拋丸室兩側壁上。此拋丸器電機功率為11 kw，葉輪轉速2200r/min，拋射量170 kg/min，彈丸線速度73 m/s。距拋丸器500-1500 mm范圍內拋射效果和丸料分布密度較好，設定鋼板中心線至拋丸器出口距離為1100 mm。
   另外，丸料的選取也很重要，對不同表面處理的要求不同，選用的丸料也有所不同。彈丸越細，獲得的表面粗糙度越低，反之則表面粗糙度越高。對于儲罐用鋼板噴漆前經除銹處理后，一般要求具有一定的粗糙度，這樣能增強漆的附著力。為此，選用0.8—1.0 mm的混合鋼彈丸。這樣，鋼板經噴丸后不僅能獲得一定的粗糙度，而且鋼板表面應力也得到強化。
   拋丸作業過程為：丸料由儲丸器經分九管送到拋丸器，拋丸器將丸料高速拋射到鋼板表面進行除銹，丸料自由散落到拋丸室底部，而后由螺旋輸送器將丸料送回提升機，再由提升機經塵丸分離器送至儲丸箱。同時，鋼板從拋丸室的一端由輥道送到拋丸室內，經拋丸器拋丸后由另一端輸出。

3.2.2、提升機和螺旋輸送器：
二者組成丸料提升回收系統。提升機為斗式提升機。經拋丸器拋射出的丸料散落在底部的螺旋輸送器中，螺旋輸送器將丸料輸送至提刀，機底部，提升機將丸料提升至拋丸室頂部的塵丸分離器中，而后丸料依靠重力進入儲丸箱。

3.2.3、引風機：
主要負責拋丸室的除塵和塵丸的分離工作。工作過程為：一是引風機直接將拋丸室內混濁氣體引出，經引風管排出室外。二是在提升機和儲丸箱連接處設置塵丸分離裝置，利用引風機的氣流，用吸掃的方式將重量不同的鋼丸和氧化皮、銹等分離。拋丸室除進料口和出料u外，全部進行封閉，其內形成了的一定負壓，避免了粉塵外溢，達到除塵效果。

3.3、電氣系統：
主要由1個控制屏、2臺調速電機、2個接觸開關、電磁閥及拋丸器驅動電機等組成。其控制過程為：控制屏控制各拋丸器驅動電機和引風機電源，鋼板進入拋丸室碰到接觸開關，接通各拋丸器進料口處的電磁開關，進料閘門打開供丸，對鋼板進行拋丸，當鋼板仝部拋丸后，接觸開關斷開，電磁開關斷電，進料閘門關閉停止供丸，拋丸停止，至此完成一張鋼板的拋丸過程。
各設備啟動順序?yàn)椋阂L(fēng)機一提升機-螺旋輸送器一輸送輥道一拋丸器。

4、系統調試：
   首先進行輸送系統的調試，將鋼板送至輥道上，反復幾次進行行走試驗，確保工作正常。
   其次是試驗拋丸系統，先關掉鋼丸閘門，開動一臺拋丸器，先人工開閘將少量鋼丸放進供料管，待拋丸器停止轉動，榆查鋼板拋射帶和表面質量，看是否符合要求，反復進行試驗，直到符合要求，固定閘門大小。再依次試驗其它拋丸器，直至全部完成。
   最后輸送系統和拋丸系統聯合調試，先開引風機和輸送系統，再開動各拋丸器，將一張鋼板放入輥道，進行一次拋丸試驗。同時，注意調整檢測開關位置，確保鋼板到達拋丸區后，自動打開丸料閘門進行拋丸。完成拋丸后，進行鋼板表面質量檢測，如不滿足要求，可涮整進丸量和輥道速度，重新試驗，直到滿足要求。
   經試驗運行后，該生產線達到的主要性能參數為：鋼板長度6000—20000 mm，寬度1000—3000 m，厚度小于180 mm;輥道輸送速度0.8—3.5 m/min；除銹質量等級IS08501標準Sa2.5級，表面粗糙度Ra 30～45Um。

5、結論：
本生聲線的設計是對立式拋丸實驗的一次有益的嘗試。實踐證明，該設計是成功的。
