鋼管束噴砂房|環保鋼管束噴砂房廠家價格|圖片視頻

文章出處：本站編輯：拋丸機發表時間：2017-07-17 15:27:13

摘要：針對目前施工現場 D325mm 以上鋼管內表面的處理無合適的施工機具 ,鋼管內表面處理質量達不到防腐要求這一問題,研制了鋼質管道內表面自動旋轉噴砂槍。文章介紹了該鋼管束噴砂房|環保鋼管束噴砂房廠家價格|圖片視頻噴砂槍的研制過程、機理、結構和特點。現場應用表明,該機具操作方便 ,鋼管內表面的處理質量達到了要求。

在石油工程建設中, 鋼質管道在使用前, 必須進行防腐施工。在管道內防腐施工中 ,管道內表面的處理質量對管道防腐質量有著重要的影響。

目前在對 D 325mm 以上的管道進行內表面施工時 ,一般均在現場進行 , 因無合適的施工機具 , 經常由防腐工在管道兩端采用吹砂法除銹, 用這種方法只能對鋼管兩端 1m 以內的內表面進行有效的噴砂除銹 ,1m 以外的管內表面除銹質量很差, 嚴重地影響了鋼管內防腐的質量。現在每年都有大量的鋼管在現場由工人使用簡陋的工具進行內防腐施工 , 其施工質量達不到涂層對鋼管內表面的質量要求。

1、鋼質管道內表面自動旋轉噴砂槍的試驗研制：

我們采用大口徑噴砂嘴 , 模仿人工對較大鋼管內壁進行噴砂除銹的原理, 設計與鋼管軸心形成一定角度的噴砂頭并使之轉動, 來實現對管內壁的除銹。如圖 1 所示。

圖 1 人工除銹原理

通過試驗我們認為, 如果要讓噴砂頭自動旋轉 ,就要增加噴砂頭的旋轉半徑 ,而且噴砂槍槍體外套也應進行旋轉。通過試驗我們研制成功了鋼質管道內表面自動旋轉噴砂槍。

1 .1、原理：

鋼質管道內表面自動旋轉噴砂槍的工作原理:壓縮空氣和石英砂通過噴砂管進入噴砂槍內, 石英砂從噴砂頭被噴射到鋼管內表面 , 由于噴砂頭與噴砂槍中心線形成一定的角度 , 當石英砂被噴出來時產生力矩, 噴砂槍就旋轉起來, 鋼管內表面的銹斑即被石英砂清理干凈, 同時拉動噴砂槍勻速后退,這樣就實現了對鋼管內表面進行自動噴砂 ;調整噴砂頭與支架中心的夾角與距離, 就可以改變噴砂頭的旋轉速度。

1 .2、結構及特點：

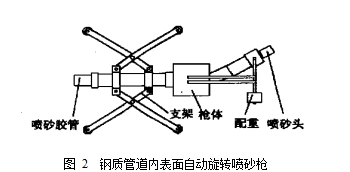

鋼質管道內表面自動旋轉噴砂槍結構如圖 2 所示 , 它由噴砂頭、支架、槍體等部分組成。

鋼質管道內表面自動旋轉噴砂槍具有如下幾個特點:

(1)由于噴砂槍利用壓縮空氣使噴砂嘴能旋轉起來, 噴砂質量均勻, 效果好。

(2)應用支架行走 , 可對管道內表面進行全部的噴砂除銹 , 且達到設計的內表面處理要求。

圖 2 鋼質管道內表面自動旋轉噴砂槍

(3)由于噴砂嘴的口徑較大 , 不易被石英砂堵塞 , 因此可以使用較大粒徑的磨料, 磨料可以回收并多次使用, 以降低成本, 由于其噴砂嘴的口徑較大 , 而且壓縮空氣全部用于噴砂 , 使噴砂效率又有所提高。

(4)噴砂槍不用外加動力即可旋轉起來 , 由于其結構簡單, 所以成本很低 , 且維護方便。

1 .3、技術關鍵及解決途徑：

首先 , 我們試制了一個小型噴砂槍 , 在試驗時發現有三個問題需要解決 :

(1)槍體內套管直徑較小 , 當噴砂頭轉動時 , 連接的膠管與內套管管壁相摩擦, 使噴砂頭旋轉較為困難。我們再設計時, 加大了槍體內徑, 經過試驗, 膠管與內壁已基本不摩擦。

(2)密封圈摩擦阻力大 , 噴砂頭旋轉較為吃力, 通過對密封圈進行改進, 大大減少了阻力, 再試驗時, 達到了預期目的。

(3)由于噴砂頭的圓周轉動, 與之連接的軟管極易脫落而產生危險 , 于是對接頭進行了改進, 在以后的試驗中, 噴砂頭連續長時間旋轉噴砂時, 再沒有發生軟管脫落的問題。

1 .4 主要技術參數

(1)適用管徑 :D 325 ～ 1000mm 。

(2)磨料粒徑 :3mm 左右。

(3)空氣壓力 :≥0 .6MPa 。(4)空氣排量 :≥6m3/min 。

2、鋼質管道內表面自動旋轉噴砂槍的應用情況：

由于鋼質管道內表面自動旋轉噴砂槍噴砂頭可以旋轉 , 因此被除銹的鋼管可不用旋轉, 適用于后方預制線和現場施工等多種場合。

鋼質管道內表面自動旋轉噴砂槍已多次在工程中試用, 1999 年為油建機修廠進行了管道內防腐施工 , 內防腐質量達到了設計要求 ;2001 年采油六廠實業公司防腐施工隊購買了我們的鋼質管道內表面自動旋轉噴砂槍, 在施工中應用 , 效果良好,受到了施工單位的好評。應用鋼質管道內表面自動旋轉噴砂槍進行施工與原來現場的吹砂法施工相比 , 可提高效率 50 %, 并可節省勞動力, 節約大量的材料費用, 可保證管道內防腐施工質量, 大幅度提高管道使用壽命。

2001 年我們又對鋼質管道內表面自動旋轉噴砂槍中的易磨損部件進行了重新設計 , 采用了耐磨材料, 可延長噴砂槍的使用壽命 , 為其進一步推廣應用創造了必要條件。

3、鋼管束噴砂房廠家價格：

價格	￥ 90000.00~800000.00萬元
起批量	≥1 臺

3.1、產品參數：

加工定制	是	種類	非開放式噴砂	品牌	華盛泰
型號	定制	適用范圍	噴砂除銹	干濕類型	干式噴砂機
規格	按需定制此為定金	配套機器或者設備	空壓機、噴砂服、鋼砂	材質	耐磨鋼

噴砂房的主要特征是噴砂過程中操作者處于室內。防護服和頭盔可防止操作者受到磨料沖擊，通風裝置通過頭盔為操作者提供新鮮空氣。

噴砂房主要用于大型零件或采用自動噴砂裝置處理非常昂貴的零件。安裝在噴砂房內的噴嘴機械手可對零件表面進行自動噴砂，自動噴砂處理難達到的區域可通過手動噴砂完成。這樣既保持了靈活性，又降低了對噴砂操作者數量的要求。

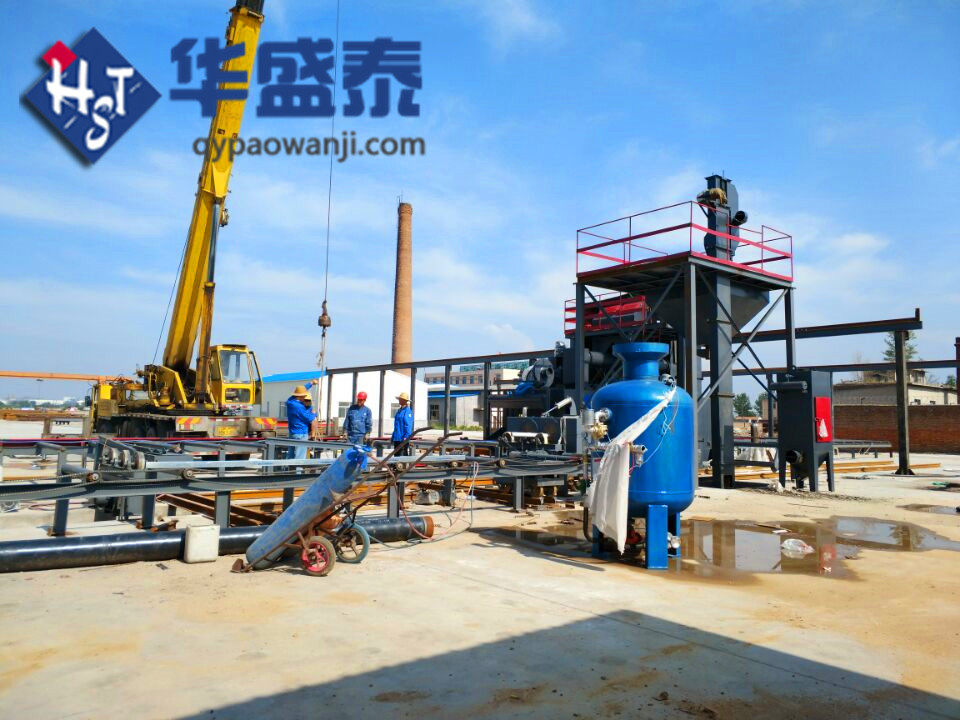

鋼管束噴砂房產品圖

　　華盛泰科技專注環保節能噴砂房、非標定制噴砂機、數控噴丸強化設備、整廠規劃布局設計、研發、制造、銷售與一體的綜合性公司.

　　華盛泰科技節能環保噴砂房優勢：

　　1、節能，達到普通噴砂房70%以上，采用專利回收技術，計算機控制精確回砂，降低回砂功率，確保回砂順暢有序。

　　2、環保，配置高效環保多道處理方式，先環保優選過濾，再高效濾芯除塵，除塵潔凈率達99.99%；并有專利零排放技術供選用。

　　華盛泰科技節能環保噴砂房配置：

　　1、降噪防護房體系統

　　2、節能降耗計算機控制回砂系統

　　3、節能環保計算機控制（零排放）除塵系統

　　4、綠色節能照明系統

　　5、環保高效冷暖兩用人員防護系統

　　6、綠色節能工件輸送臺車系統

　　7、高效節能噴砂噴丸系統（更有計算機機器人控制系統可選）

　　8、微機控制電控系統

　　以上配置根據用戶現場情況，進行優化配置和非標設計，節能環保噴砂房的房體系統是依據客戶的產品尺寸決定，房體的尺寸和砂料型號顆粒又決定了除塵和回砂的配置，總之節能環保噴砂房是一整套的系統。

　　工作原理：

　　可按客戶的產品特性、噴砂要求等設計制作。蜂窩地板噴砂房是利用風機的風力為動力，將磨料通過回料管道吸送到旋風分離器中進行分離，最后進入噴砂系統循環利用。

　　1、構造：螺栓連接的零部件，可實現隨時裝配

　　2、照明：安裝在頂部，使用壽命長的熒光燈，提供最佳的照明

　　3、潔凈空氣進入口：帶磨料防護和濾器的潔凈空氣進入口，能防止磨料外逸，并能確保正確的氣流量。

　　4、縱向輸送器：磨料沿著噴砂房長邊被運送到橫向輸送器

　　5、壁式安裝的緩沖箱：可調節以獲得最佳的除塵效果

　　6、過濾裝置：內含自動清理反脈沖——芯筒式過濾器

　　7、橫向輸送器：從縱向輸送器收集丸料，再將丸料送入斗式提升機

　　8、壓力：帶有各附件和作業員保護裝置

　　9、丸料傍存料斗：內置式大顆粒丸料篩分裝置

　　10、風選系統：精密設定的風選系統，確定回收可用的磨料均具有高品質標準
